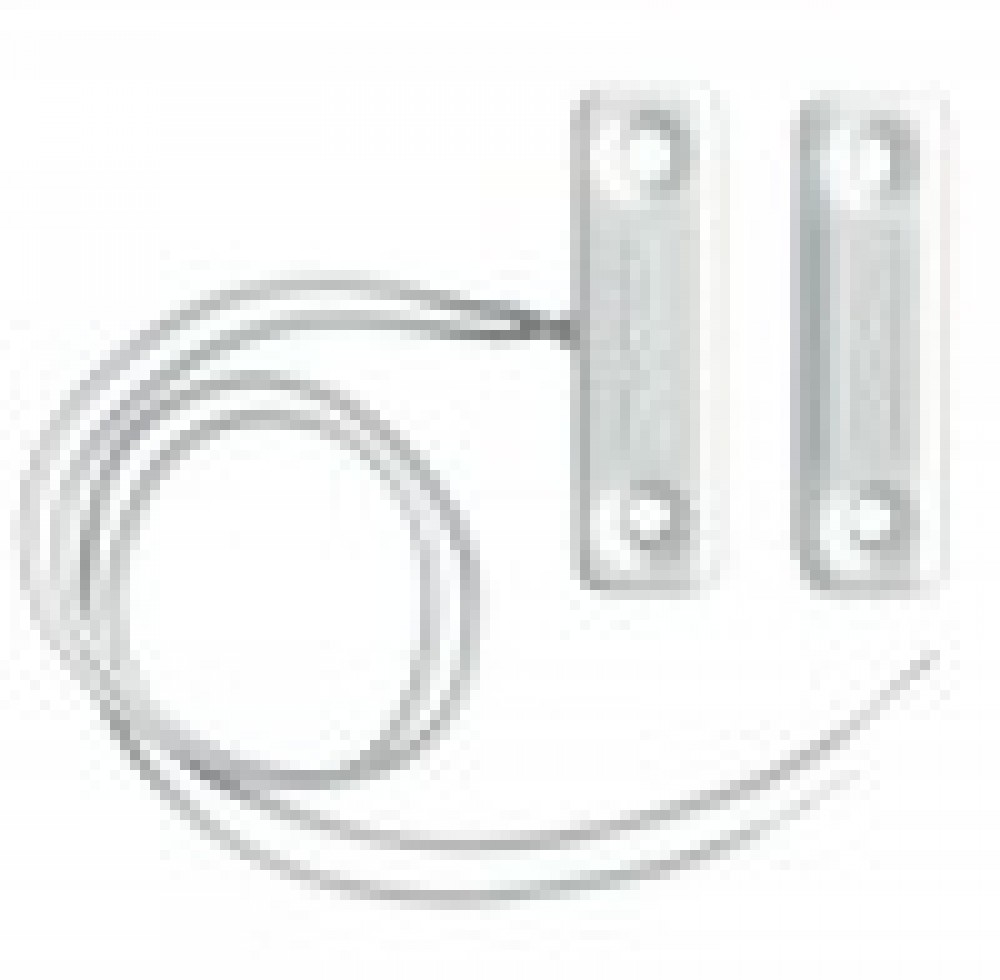

Магнитоконтактный извещатель накладной малогабаритный (длинна 35мм)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
диапазон коммутируемого напряжения, В 0,05-72
диапазон коммутируемого тока, мА 0,1-250
число срабатываний извещателя в режиме 0,25А-30В, не менее 106
выходное электрическое сопротивление:
• при замкнутых контактах (при токе (100±10)мА), Ом, не более 0,5
• при разомкнутых контактах, кОм, не менее 200
при параллельном расположении датчика и задающего элемента контакты извещателя должны быть:
• замкнуты - при расстоянии между ними, мм 10 и менее
• разомкнуты - при расстоянии между ними, мм 45 и более
допустимое смещение по вертикальной и горизонтальной осям симметрии между датчиком и задающим элементом, мм, не более 3
сопротивление изоляции между выводами датчика:
• в нормальных климатических условиях, Ом, не менее 5 · 106
• при повышенной относительной влажности 98%, Ом, не менее 2 · 105
электрическая прочность изоляции между выводами датчика и корпусом, Вэфф/Впост, не менее 500 / 700
рабочая температура среды, °С -50 … +50
относительная влажность воздуха ( при +25 °С ), %, не более 98
виброустойчивость (10–35)Гц, м/с2 (g), не более 4,9 (0,5)
наработка до отказа, ч, не менее 200000
срок службы, лет, не менее 8
масса датчика/задающего элемента, г, не более 4/8
